隨著現代生活節奏的加快，簡單快捷的產品越來越受到人們的青睞，產品也越來越注重人機交互和簡單明了的用戶體驗，一款具備LCD屏幕的產品往往更具有競爭力，不可否認，LCD屏幕賦能了產品市場競爭力。
上海小語音一直致力于讓復雜變簡單，LCD屏幕復雜的驅動協議讓很多開發工程師望而卻步，而我司開發的這款WT2003H語音芯片，僅需要簡單的UART協議即可對接產品的LCD屏幕，讓控制變簡單，讓開發更便捷。下面介紹一下 WT2003H語音芯片。
WT2003H 是一款功能強大的高品質語音芯片，采用了高性能 32 位處理器、高頻率可達 120MHz。 具有低成本、低功耗、高可靠性、通用性強等特點，可內置 350 秒/900 秒語音容量?，F(xiàn)有 WT2003HX-16S、 WT2003HX-24SS、WT2003HP8-32N（體積小 4*4MM） 三種封裝的芯片。這款芯片的參數如下：
1、支持高品質語音音頻格式，支持MP3和WAV格式，（音頻碼率支持 8Kbps~320Kbps） 聲音優美；2、內置 0.5W D 類功放；3、16bit高精度ADC和DAC；4、支持 UART 更新程序以及語音；
WT2003H因其優異的性能參數和強大的功能廣泛應用于各種語音應用場合，比如玩具，按摩器，電子鎖等行業，下面介紹一下WT2003H4-16S語音拓展芯片在時鐘產品中的應用。
WT2003H4-16S語音時鐘方案實例
1)方案概述
WT2003H4-16S時鐘應用方案集LCD屏幕顯示，時鐘讀取，語音播報于一體，客戶無需知道具體的通信協議接口，只需要通過UART串口協議即可配置LCD屏幕顯示，實時讀取時鐘信息，實現控制當前語音播放，鬧鐘設置等功能，免去客戶開發的難度，縮短客戶產品開發周期，實現客戶產品價值最大化。
2)設計框圖

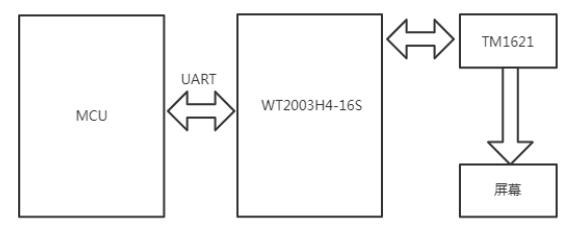

本方案采用WT2003H4-16S封裝的芯片，外加TM1621 LCD屏幕驅動芯片，主控MCU芯片，以及LCD屏幕，即可實現本方案鬧鐘產品功能。

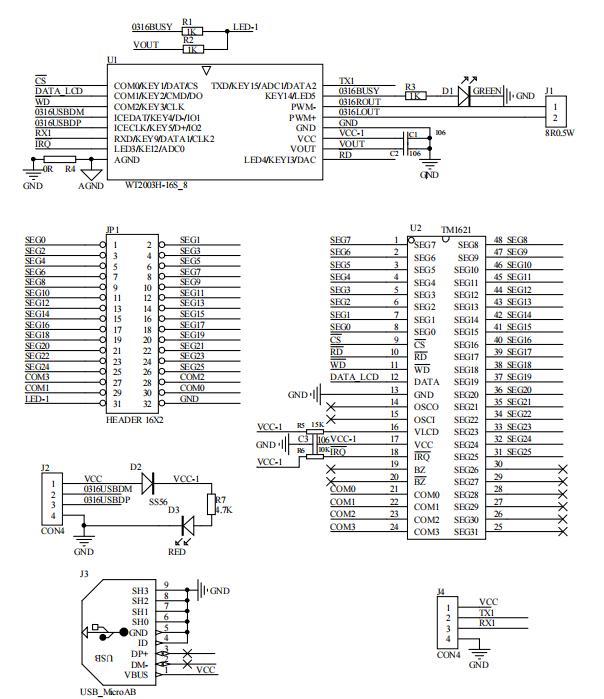

3)設計原理圖
4)設計思路
1.時鐘更新

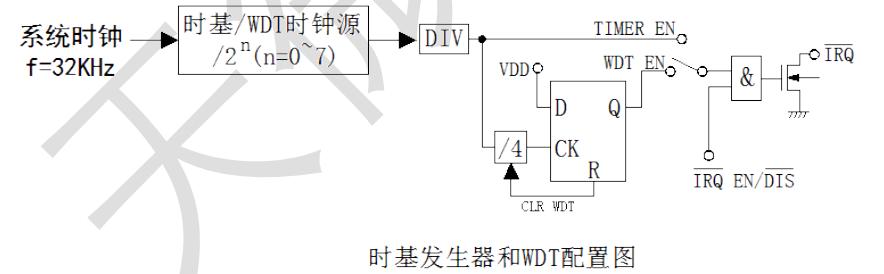

本方案通過配置TM1621芯片的時基發生器產生準確的時基，WT2003H芯片腳連接到TM1621的/IRQ 腳，通過中斷掃描方式檢測外部電平信號，進而實現時鐘數據更新。為了降低時間數據的誤差，通常而言，TM1621需要采用外部晶振，OSCI 和 OSCO 外接一個 32.768KHz 晶振用于產生系統時鐘；

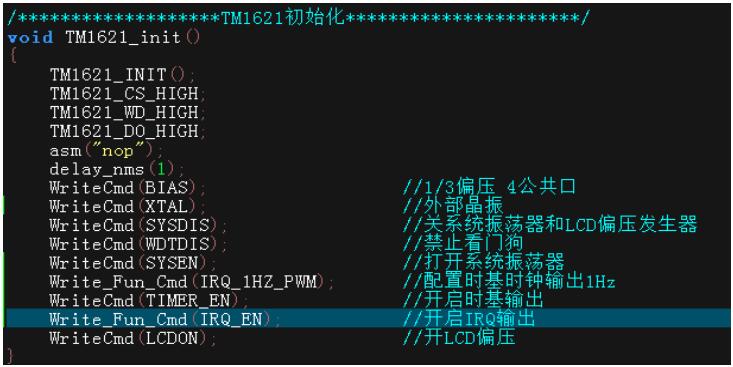

TM1621初始化配置代碼：
2.LCD顯示
本方案采用UART串口方式控制WT2003H，進而通過WT2003H配置TM1621芯片驅動外部LCD屏幕，那么問題在于，屏幕的規格各式各樣，如何才能實現通用的UART協議，去對接多種多樣的屏幕接口呢 ? 這里我們會設置一個規則，只要按照這個規則去配置LCD屏幕，即可實現通用化的串口操作。

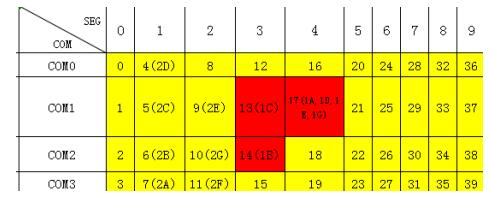

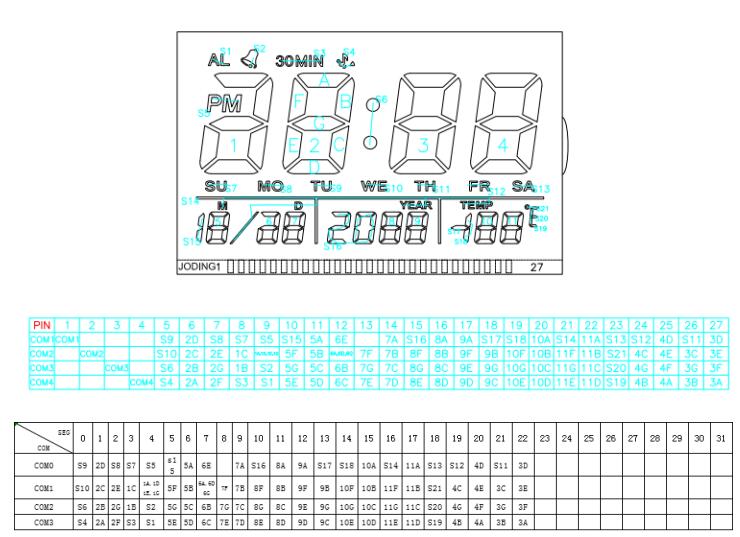

下面是我們選用的屏幕COM口和SEG口的對應表，客戶僅需要關注其中排列順序, 按照協議說明配置好數碼管的相應參數, 即可通過串口控制數碼管數據顯示。

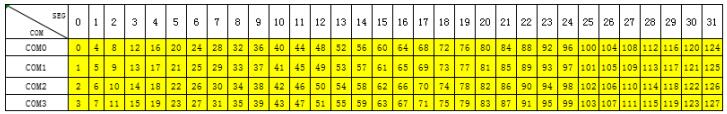

下圖為SEG和COM對應坐標的參數，該參數固定不可變，可以定位到LCD每個點的位置.LCD顯示部分最重要的是對應于LCD屏幕的數碼管部分，通過配置每個數碼管的參數，即可輸出對應的數字。下面在串口交互部分重點說明。

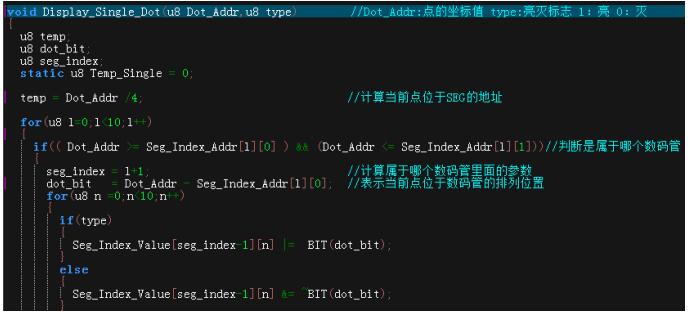

點亮LCD某個點的代碼實現方式：
3.串口交互
3.1. UART 硬件連接
芯片 UART 接口硬件連接方式如下圖所示：
框圖為WT2003H 芯片與MCU芯片UART 接口連接示意圖
3.2. 協議命令格式

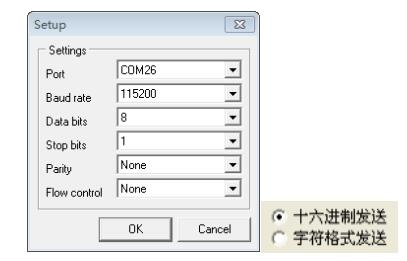

標準 UART 異步串口接口，屬于 3.3V TTL 電平接口。通訊數據格式是：起始位：1 位；數據位：8 位；奇偶位：無；停止位：1 位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：
注意：“長度”是指長度+命令碼+參數+校驗和的長度，“累加和校驗”是指長度+命令碼+參數的累加和的低八位。
返回碼格式
參數： 00 ：表示執行成功。01 ：表示執行錯誤。02: 表示文件不存在
3.3. 命令列表（這里只介紹LCD驅動指令）
1．設置數碼管位命令( B0 )
?回應：執行成功
客戶如果想要顯示對應數碼管的值，必須先通過此條命令進行配置相應的數碼管，否則無法正常進行顯示。
數碼管位號: 表示第幾個數碼管，客戶可以自己定義
段參數： 表示數碼管對應的段所指向的坐標，分別按照順序表示數碼管的ABCDEFG，每個段通過一個字節進行表示, ,沒有的通過0XFF表示

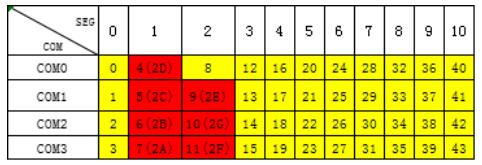

例如 設置數碼管2，從COM口和SEG口的排列位置來看，數碼管2號ABCDEFG對應的坐標如下，所以我們的段參數數據為： 0X07 0X06 0X05 0X04 0X09 0X0B 0X0A

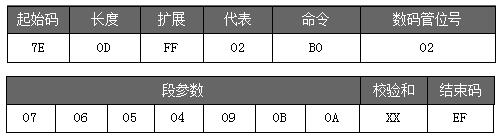

因此，設置數碼管2號，客戶需要發送 :
注意：對于同一個坐標涉及到多個數碼管段號的情況，同樣的，每個段對應的地址數據相同
例如：配置數碼管1號，客戶需要發送 7E 0D FF 02 B0 01 11 0E 0D 11 11 FF 11 XX EF
2． 數碼管顯示命令( B1 )
?回應：
執行成功
固定地址模式:
當模式設置為0xB1時(即是設置成固定地址模式時)，此地址命令可以設置固定的數碼管位數。可以同時指定4個，也可以指定其中某幾個亮。例如：7E XX FF 02 B1 C3 03 XX EF 表示第3個數碼管顯示3。若設置成為固定地址模式的話，需要使用數碼管序號+數值+數碼管序號+數值+...+數碼管序號+數值的指令形式，即是：Cx XX Cx XX Cx XX Cx XX，例如：7E XX FF 02 B1 C1 02 C3 03 XX EF表示第1個數碼管顯示2,第3個數碼管顯示3,其他數碼管滅掉。
3．LCD顯示點命令（B3）
?回應：
執行成功
此條命令可以控制LCD屏幕的任意點位置的亮滅，01代表點亮 00 代表滅。例如: 7E 08 FF 02 B3 01 13 C5 EF 表示點亮鬧鐘標志
