玩具在兒童時期有著不可或缺的意義，現代人們都是在智能玩具的陪伴下成長。相比傳統玩具，高檔玩具具有新奇性，多樣性以及科技性，具有傳統玩具沒有的高級感。
電子兒童玩具有以下特點：
1、降低玩具使用難度；2、更容易吸引兒童的注意力；3、有利于兒童學習，開闊視野。
綜上所述，電子兒童玩具有著極大的發展?jié)摿洼^大的市場。下面給大家介紹唯創知音的WT2003HX語音芯片在兒童電子玩具的設計方案。
?。ㄒ唬┲骺匦酒?/strong>
WT2003HX是一款功能強大的高品質語音芯片，采用高性能32位處理器，最高頻率可達120MHz，具有低成本、低功耗、高可靠性、通用性能強等特點。針對電子兒童玩具，WT2003HX具有以下優勢：
1.最大支持外掛128Mbit的Flash。2.音頻輸出支持SPK和DAC輸出。（DAC輸出占用一個IO口）。3.支持語音高品質音頻格式，音頻碼率支持8kbps~320kbps。4.一個紅外遙控解碼器。5.16bit高精度ADC和DAC。6.大功率IO驅動能力，最高可直接驅動64ma。7.四通道PWM輸出。
客戶可根據產品的內置語音的大小，選擇合適產品的Flash，唯創知音也有各種大小的Flash型號可供選擇。音頻輸出可根據對客戶的音量要求，選擇SPK或者DAC輸出，其中DAC輸出可調增益，唯創知音也提供相應的功放芯片和相應電路。其中紅外遙控解碼器、ADC、DAC和PWM輸出，客戶可根據產品需求使用?？蛻?hù)新奇的想法配合上唯創知音強大的語音芯片，可以設計出更受市場歡迎的玩具產品。
?。ǘ﹨⒖挤桨?/span>

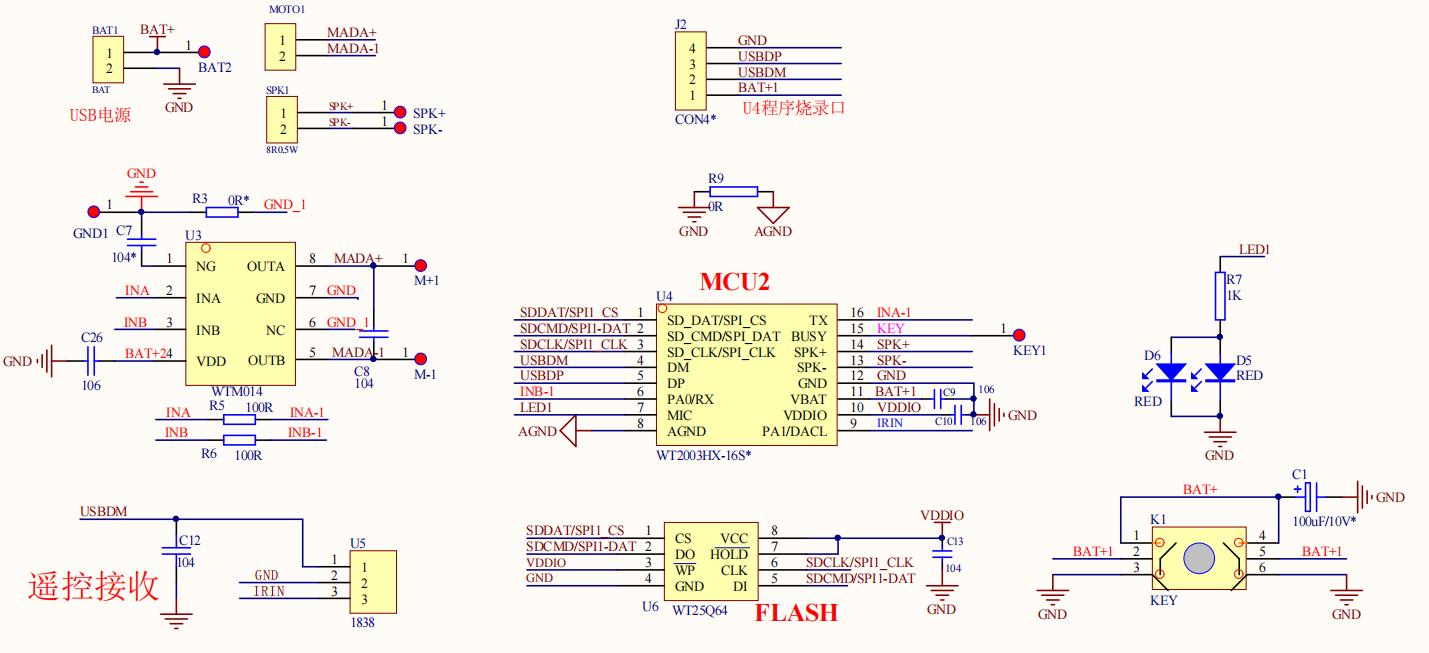

?、佟〖t外遙控玩具方案原理圖如下圖2.1所示：
圖2.1 紅外遙控玩具原理圖
該方案中，使用紅外遙控解碼，解碼按鍵多達21個，客戶可使用實際的遙控器控制，解碼準確、響應快。其中還包括電機驅動芯片，通過PWM輸出控制電機的正轉、反轉以及轉速的調節。對于電池產品，WT2003HX芯片可做到低電壓檢測，配合低電語音播報提醒用戶更換電池。紅外解碼類控制的玩具配合上電機以及其他外設，仍然有著極大的開發潛力。
?、凇“存I類玩具方案原理圖如下圖2.2所示：
該方案中，MCU及其外圍電路簡單成本低如下所示：
1、五個觸摸按鍵；2、馬達電路；3、三個普通IO按鍵；4、充電及充電檢測電路； 5、PWM呼吸燈；6、麥克風錄音電路
（三）總結
總得來說，WT2003HX語音芯片在電子兒童玩具有著不錯的表現，其中四通道PWM輸出，可以很好的控制呼吸燈、電機、舵機以及需要脈寬調制的場景，也為玩具的發展方向和新奇性提供可能性。WT2003HX連接簡單的MIC電路，最高支持24K采樣率的錄音，父母可以在玩具中留下錄音，孩子在玩玩具時也能感受到父母的關心。其次，在功耗方面唯創知音對電池產品的功耗控制十分到位，普通芯片休眠以及使用唯創知音的MIC電路，功耗都到了微安級。
