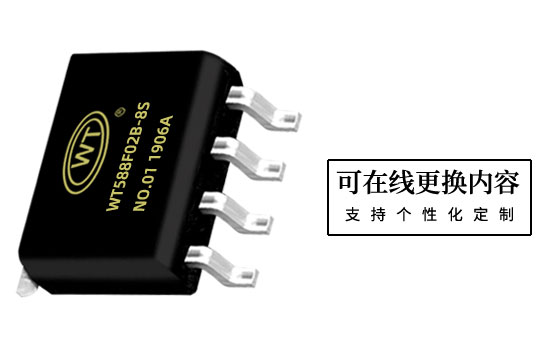

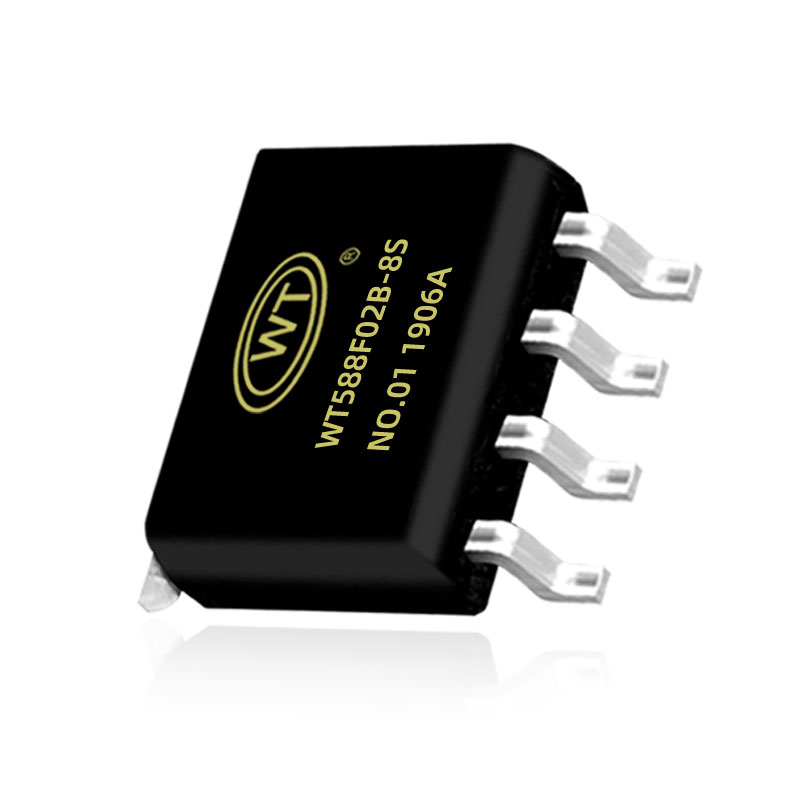

可在線下載更換內容語音芯片ICWT588F02B-8S Voice Chip

-----------------------------------------------------------------------------------------------------------
WT588F02B-8S是深圳唯創知音電子有限公司新研發的一款16位DSP語音芯片、內部振蕩32Mhz，16位的PWM解碼。目前WT588F02B-8S，較高音質可以支持存放170秒語音內容（若客戶對音質沒有要求，可以存放320秒的語音內容）。WT588F02B-8S區別于傳統OTP芯片的是客戶可以自己通過配套下載器實現在線更換芯片內部語音內容；并且芯片內置硬件SPI、UART、IIC、比較器等各類資源，可以為客戶定制各種不同的個性化功能產品。



 功能簡述/WT588F02X-8S



（1） 16位DSP語音芯片、32Mhz內部振蕩；
（2）工作電壓2.0~5.5V；
（3）待機功耗小于5ua；
（4）16bit的PWM/DAC輸出、可直接驅動8R 0.5W喇叭；
（5）支持6K~32Khz的WAV文件；
（6）客戶可以通過配套下載器在線更換芯片內部語音內容；
（7） 支持一線串口、兩線串口（spi通訊陸續會出來）；
（8）支持最大4通道16K采樣率混音；
（9）支持最高16通道m(xù)idi播放（8K采樣率）；
（10）支持224段地址，有更多需求可以擴展；
（11）具有硬件SPI接口、UART接口、IIC、內置比較器等接口?？梢詾榭蛻舳ㄖ聘黝惞δ堋?br /> （12）芯片內部有220K byte 的存儲空間（不包括主控程序）。
（13）芯片主控程序和內置存儲數據均可擦除再燒寫。
（14）芯片上電初始化時間大概為200ms
（15）芯片播放結束后，且IO口（DATA和CLK）保持電平穩定（高低電平皆可）1S后，芯片進入休眠。

  選型注意：芯片的控制方式與輸出方式可由bin文件設置，訂做芯片時需要和業務員說明應用要求。

管腳描述/WT588F02X-8S





參數簡述/WT588F02X-8S





參數	象征	最低限度	典型	最大限度	測試條件
工作電壓	VCC	2.0V		5.5V
振蕩頻率	Fbank0	4.096MHz±3%		8.192MHz±3%
振蕩頻率(BANK 7)	Fbank7		32.768MHz±3%
RC振蕩器頻率	Frc 1		65.536 MHz±3%
低功率rc振蕩器頻率	frc 2	32768hz-5%		32768hz 15%
待機電流	Ihalt 1		2.3 uA	5uA	全部關閉
工作電流	IOP		5mA		空載
IO口邏輯電平（H）	VIH	0.8 VCC
IO口邏輯電平（L）	VIL			0.2VCC
	ILK			0.1 UA
IO口輸出電平（H）	VOH	0.95VCC			空載
IO口輸出電平（L）	VOL			0.05V	空載
IO口驅動電流	IOH		16mA		VOUT=VCC-0.4V，PA選擇強度驅動選項
IO口漏電流	IOL		-16 mA		Vout=0.4V PA選擇了強度驅動選項
IO口下拉電阻	RPD		50K/220 K/1M/無窮大 可以進行選擇配置 默認1M內部下拉		引腳拉下，PA



應用范圍廣，幾乎可以涉及到所有的語音場所，如：

★汽車（防盜報警器、倒車?yán)走_(dá)、GPS導航儀、電子狗、中控鎖）；

★智能電子鎖；

★家庭防盜報警器；

★醫療器械人聲提示；

★家電（電磁爐、電飯煲、微波爐）；

★娛樂設備（游戲機、游樂機）；

★學習模型（早教機、兒童有聲讀物）；

★智能交通設備（收費站、停車場）；

★通信設備（電話交換機、電話機）；

★工業控制領域（電梯、工業設備）；

★兒童玩具。
