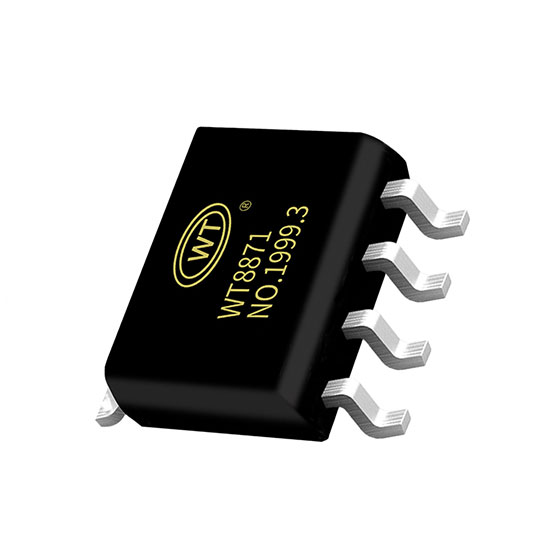

WT8871是一款無FM干擾，AB類/D類可選式音頻功放IC。5V工作電壓時，最大驅動功率為5W（2?，BTL負 載，THD>10%）。WT8871的應用電路簡單，只需極少數外圍器件，集成反饋電阻；輸出不需要外接耦合電容或 上舉電容和緩沖網絡。WT8871采用ESOP封裝，特別適合用于小音量、小體重的便攜系統(tǒng)中?？梢酝ㄟ^控制進入休眠模式，從而減 少功耗。WT8871內部具有過熱自動關斷保護機制；工作穩(wěn)定，增益帶寬積高達2.5MHz，并且單位增益穩(wěn)定。反饋電阻內置，通過配置外圍參數可以調整放大器的電壓增益及最佳音質效果，方便應用。是您USB低音炮及擴音器完美的解決方案。


管腳介紹/PIN INTRODUCTION

---



功放芯片選型/MODEL SELECTION

---



產品型號	供電范圍V	輸出功率W	聲道數	功放類型	靜態(tài)電流mA	關斷電流uA
WT4890	2.2-5.5	8歐1W	單聲道	AB類	3~9	0.1~0.5
WT8302	2.5-6	4歐2.9W	單聲道	D類	3	＜0.1
WT85711E	2.5-5.5	2歐5W	單聲道	AB/D類	5	＜0.1
WT8002	2.5-5.5	4歐2.5W	單聲道	D類	3	0.1~0.5
WT8509E	2.5-9.2	4歐8W	單聲道	AB/D類	3	＜0.1
WT8623E	5.7~17	4歐30W	單聲道	D類	6.5~9	20~50
WT8576E	2.7~6.2	4歐4W*2	雙聲道	AB/D類	7~13	＜0.1
WT9110	5~15V	2~4歐（13~27）W	單聲道	AB/D類	20~30	＜2
WT8673E	5~26V	4歐80W*1/8歐40W*2	單/雙聲道	D類	6.5~9	20~50
