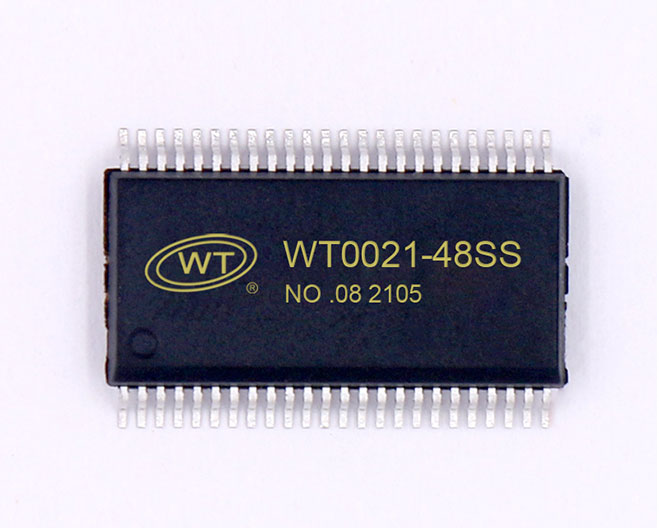

WT0021是內存映象和多功能的LCD驅動顯示IC（可替換TM1621,HT1621），WT0021的軟件配置特性使它適用于多種LCD應用場合，包括LCD模塊和顯示子系統。用于連接主控制器和WT0021的管腳只有4或5條，WT0021還有一個節電命令用于降低系統功耗。主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。同時結合我司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。
◆ 工作電壓2.4~ 5.2V ；
◆ 內嵌256KHz RC 振蕩器；
◆ 可外接32KHz晶片或256KHz頻率源輸入；
◆ 可選1/2或1/3偏壓和1/2、1/3或1/4的占空比；
◆ 片內時基頻率源 ；
◆ 蜂鳴器可選擇兩種頻率 ；
◆ 節電命令可用于減少功耗 ；
◆ 內嵌時基發生器和看門狗定時器（WDT） ；
◆ 時基或看門狗定時器溢出輸出 ；
◆ 八個時基/看門狗定時器時鐘源；
◆ 一個32x4的LCD驅動器；
◆ 一個內嵌的32x4位顯示RAM 內存 ；
◆ 四線串行接口 ；
◆ 片內LCD驅動頻率源；
◆ 軟件配置特征；
◆ 數據模式和命令模式指令 ；
◆ 三種數據訪問模式 ；

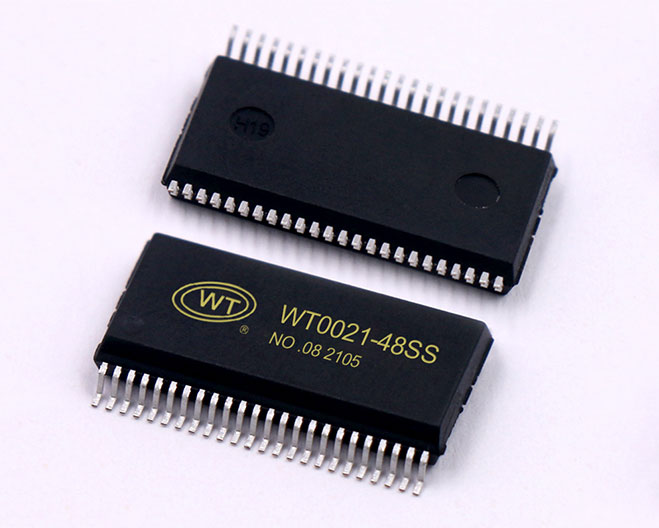

◆ 封裝形式：SSOP48
