1、工作電壓范圍2.5-9.2V
2、優異的”噗呲-咔嗒'(pop- noise)張音抑制能力
3、無需濾波的class-D結構
4、D類模式高達90%的效率
5、高的電源抑制比(PSRR):在217Hz下為-80dB
6、快速的啟動時間(200ms)
7、低靜態電流(3mA)
8、低關斷電流(<0.1uA)
9、過流保護,短路保護和過熱保護
10、符合Rohs標準的無鉛封裝

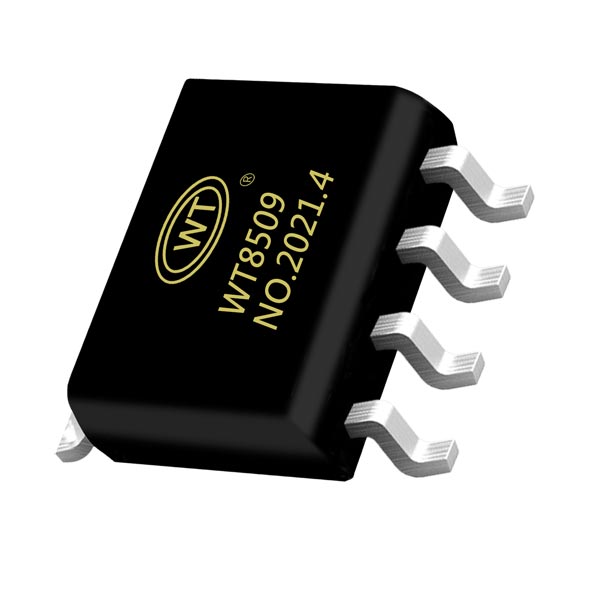

WT8509是一款高效率,超低EMI,AB類D類模式可切換的8.0W單聲道音頻放大器。在電源電壓為7.4V的情況下,WT8509可以為4Ω的負載輸出6.8W的功率。WT8509在D類模式下，無需濾波器的PWM調制結構減少了外部元件、PCB面積和系統成本，而且也簡化了設計。2.5~8.8V寬電壓工作范圍,D類模式高達90%的 效率，快速的啟動時間和纖小的封裝尺寸使得 WT8509成為雙節鋰電池在串聯的電源供電情況下最適用的音頻功WT8509的全差分架構和 極高的PSRR有效地提高了WT8509對RF噪聲的抑制能力，并且省去了傳統音頻功放的BYPASS電容。 WT8509內置了過流保護短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。WT8509提供了纖小的ESOP8L封裝類型供客戶選擇,其額定的工作溫度范圍為85°C。
| 產品型號 | 供電范圍V | 輸出功率W | 聲道數 | 功放類型 | 靜態電流mA | 關斷電流uA |
| WT4890 | 2.2-5.5 | 8歐1W | 單聲道 | AB類 | 3~9 | 0.1~0.5 |
| WT8302 | 2.5-6 | 4歐2.9W | 單聲道 | D類 | 3 | ＜0.1 |
| WT85711E | 2.5-5.5 | 2歐5W | 單聲道 | AB/D類 | 5 | ＜0.1 |
| WT8002 | 2.5-5.5 | 4歐2.5W | 單聲道 | D類 | 3 | 0.1~0.5 |
| WT8509E | 2.5-9.2 | 4歐8W | 單聲道 | AB/D類 | 3 | ＜0.1 |
| WT8623E | 5.7~17 | 4歐30W | 單聲道 | D類 | 6.5~9 | 20~50 |
| WT8576E | 2.7~6.2 | 4歐4W*2 | 雙聲道 | AB/D類 | 7~13 | ＜0.1 |
| WT9110 | 5~15V | 2~4歐（13~27）W | 單聲道 | AB/D類 | 20~30 | ＜2 |
| WT8673E | 5~26V | 4歐80W*1/8歐40W*2 | 單/雙聲道 | D類 | 6.5~9 | 20~50 |
