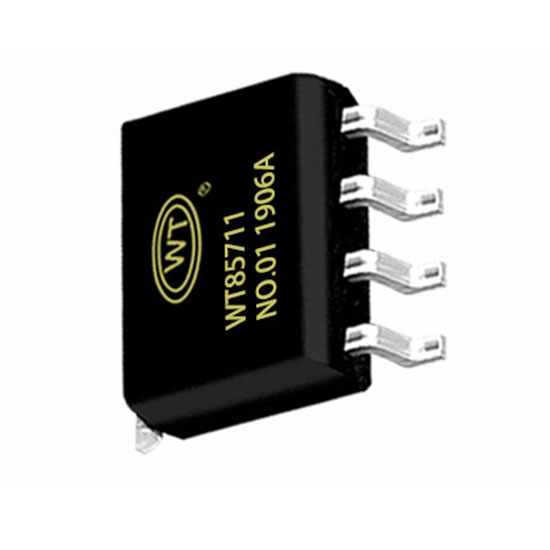

WT85711是一款FM無干擾、AB類功放D類功放兩種模式可切換的5.0W單聲道音頻放大器。在5V電源下,能夠向2Ω負載提供5.0W的輸出功率,并具有高達90%的效率 ；WT85711采用AERC( Adaptive Edge Ratecontro1)技術,在音頻全帶寬范圍內 極大地降低了EMI的干擾,對60cm的音頻線,在FCC的標準下具有超過20dB的裕量。
WT85711在D類模式下無需濾波器的PWM調制 結構減少了外部元件數目,PCB面積和系統成本, 并且簡化了設計。芯片內置了過流保護,過熱保 護和欠壓保護功能,這些功能保證了芯片在異常 的工作條件下關斷芯片,有效地保護了芯片不被損壞,當異常條件消除后, WT85711有自恢復功能可以讓芯片重新工作效率輸出晶體管的開關工作方式?jīng)Q定了WT85711D類放大器的高效率。在D類模式下, 輸出晶體管就像是一個電流調整開關,切換過程 中消耗的額外功率基本可以忽略不計。輸出級 相關的功率損耗主要是由 MOSFET導通電阻與 電源電流產生的I2R。WT85711的效率可達 90%無需濾波器，WT85711的D類模式采用無需濾波器的PWM調制方式,省去了傳統D類放大器的LC濾波器,提高了效率,為便攜式設備的音頻子系統提供了一個更小面積,更低成本的實現方案
Pop& Click:抑制
WT85711內置專有的時序控制電路,實現全面的Pop&Click抑制,可以有效地消除系統在上電點, Wakeup和 Shutdown操作時可能會出現 的瞬態噪聲。保護電路WT85711在應用的過程中,當芯片發生輸出管腳和電源或地短路,或者輸出之間的短路故障時,過流保護電路會關斷芯片以防止芯片被損壞。短路故障消除后,WT85711自動恢復工作。 當芯片溫度過高時,芯片也會被關斷。溫度下降 后,WT85711可以繼續正常工作。當電源電壓過低時,芯片也將被關斷電源電壓恢復后芯片會再次啟動
MODE模式
AB類,D類切換控制功能使用MODE管腳控制。MODE管腳置高的時候,WT85711工作在D 類的模式之下:MODE管腳置低的時 候,WT85711工作在AB類的模式之去耦電容WT85711是一款高性能的AB類/D類集成的音頻放大器，電源端需要加適當?shù)碾娫垂╇娙ヱ铍娙輥泶_保其高效率和最佳的總諧波失真。同時為得到良好的高頻瞬態性能,希望電容的ESR值要盡量的小,一般選擇典型值為 luF的電容旁路到地。去耦電容在布局上應該盡可能的靠近芯片的VoD放置。把去耦電容放在與WT85711較近的地方對于提高 WT85711的效率非常重要。因?yàn)槠骷碗娙蓍g的任何電阻或自感都會導致效率的降低。 如果希望更好的濾掉低噪音,則需要根據具體應用添加一個10uF或者更大的去耦電容。
| 產品型號 | 供電范圍V | 輸出功率W | 聲道數 | 功放類型 | 靜態電流mA | 關斷電流uA |
| WT4890 | 2.2-5.5 | 8歐1W | 單聲道 | AB類 | 3~9 | 0.1~0.5 |
| WT8302 | 2.5-6 | 4歐2.9W | 單聲道 | D類 | 3 | ＜0.1 |
| WT85711E | 2.5-5.5 | 2歐5W | 單聲道 | AB/D類 | 5 | ＜0.1 |
| WT8002 | 2.5-5.5 | 4歐2.5W | 單聲道 | D類 | 3 | 0.1~0.5 |
| WT8509E | 2.5-9.2 | 4歐8W | 單聲道 | AB/D類 | 3 | ＜0.1 |
| WT8623E | 5.7~17 | 4歐30W | 單聲道 | D類 | 6.5~9 | 20~50 |
| WT8576E | 2.7~6.2 | 4歐4W*2 | 雙聲道 | AB/D類 | 7~13 | ＜0.1 |
| WT9110 | 5~15V | 2~4歐（13~27）W | 單聲道 | AB/D類 | 20~30 | ＜2 |
| WT8673E | 5~26V | 4歐80W*1/8歐40W*2 | 單/雙聲道 | D類 | 6.5~9 | 20~50 |
