概述：隨著家用電子設備的普及，各種智能化設備進入人們生活中，如洗地機、掃地機、共享單車、智能門鎖、智能桌游、智能網關等，客戶想方便快捷的更換替換產品的音頻文件。針對部分客戶自主更換語音內容的需求，定制化的語音方案，唯創知音WT2003H0系列語音芯片遠程更換語音bin的功能無疑是一個很好的選擇。
本文以WT2003H0系列語音芯片為例，與唯創知音其余的WT2003H系列串口更新語音bin（bin文件包含運行程序+語音）不同，唯創知音新推出的這款芯片功能，為直接替換語音bin文件，由MP3、WAV格式合成，不包含運行程序。

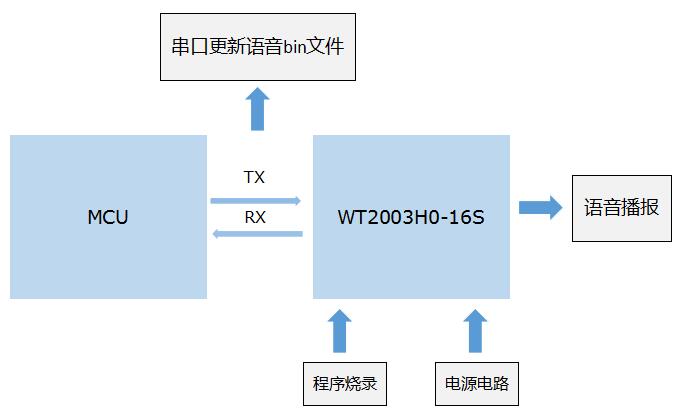

一、產品應用框圖
二、WT2003H0語音芯片功能特點
? 工作電壓：2.0-5.2V；
? 內置0.5W D類功放；
? 可支持控制模式：一線、兩線單雙字節、UART串口控制、按鍵控制、SPI控制；
? 默認通信波特率9600，用戶可通過波特率切換指令，自由切換波特率設置，最高可達1Mbps；
? 支持語音高品質音頻格式，支持MP3和WAV格式，（音頻碼率支持8kbps~320kbps）聲音優美；
? 包含所有標準控制指令的同時，更設置有串口更新音頻指令，用戶可自由選擇進入低功耗模式，功耗
? 高精度ADC和DAC；
? 大功率IO驅動能力，最高可直接驅動64mA；
? 制作語音bin文件，搭配客戶MCU通過串口自由更換語音；
? 用戶可提前預留出語音bin文件下載更新口pin點，方便后續更換音頻+程序；

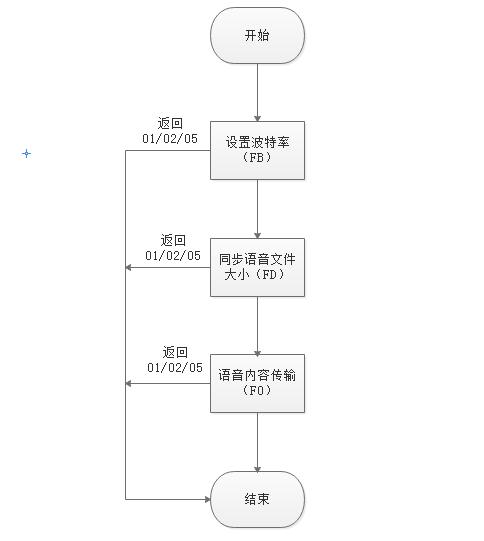

三、語音更新操作流程圖

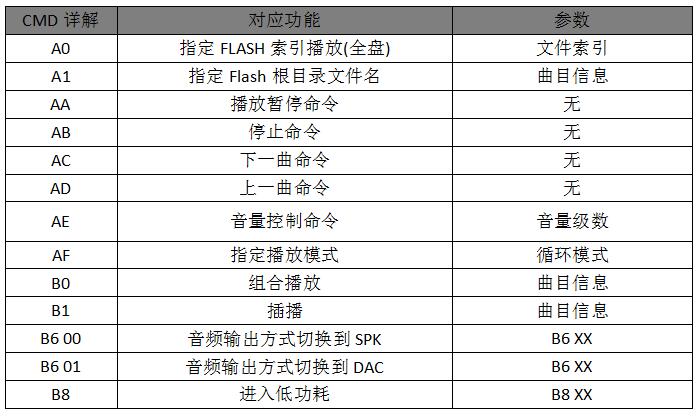

四、相關控制指令預覽介紹
五、設計應用案例

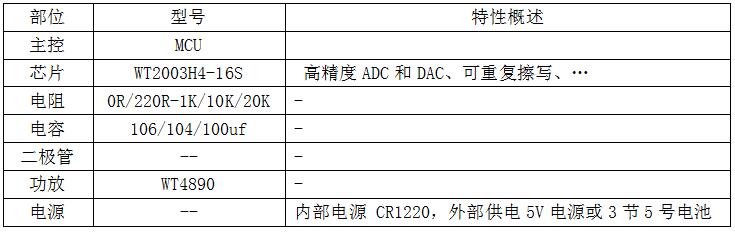

1) 器件選型

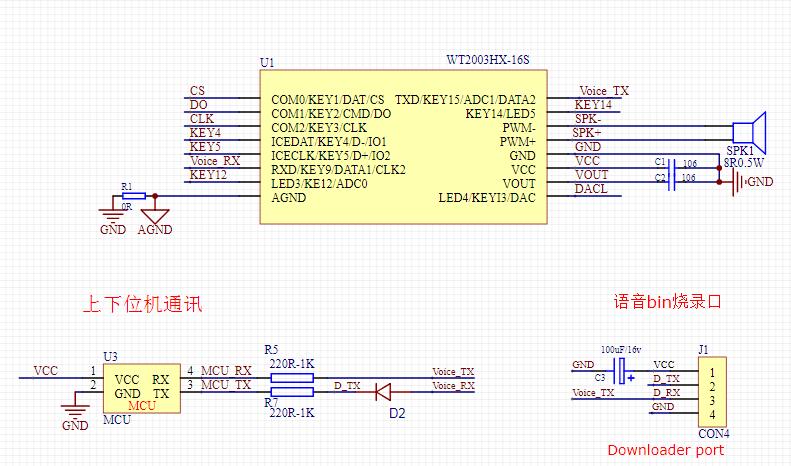

2）設計原理圖
A.串口更新語音說明
1.串口通信電平為3.3V TTL電平。
2.MCU TX與語音芯片RX之間需反接一個二極管，負極一端靠近MCU TX，目的是為了防止串口電平導致芯片未正常復位重啟。
3.下載過程中，確保語音IC的TX和RX腳不會受到干擾，建議斷開MCU的TX/RX與語音IC之間的連接或MCU不發送數據給到語音芯片。
4.離線下載時，確保燒寫器中已燒錄合成的bin文件，此時方可進行燒錄，語音bin文件不要超過flash的容量，否則導致下載失敗。
注：此款功能目前可支持MCU通過串口更新語音，后續如客戶需替換整個語音及功能程序，可搭配本司下載器進行替換，因此建議提前預留出語音bin燒錄口，如上圖所示

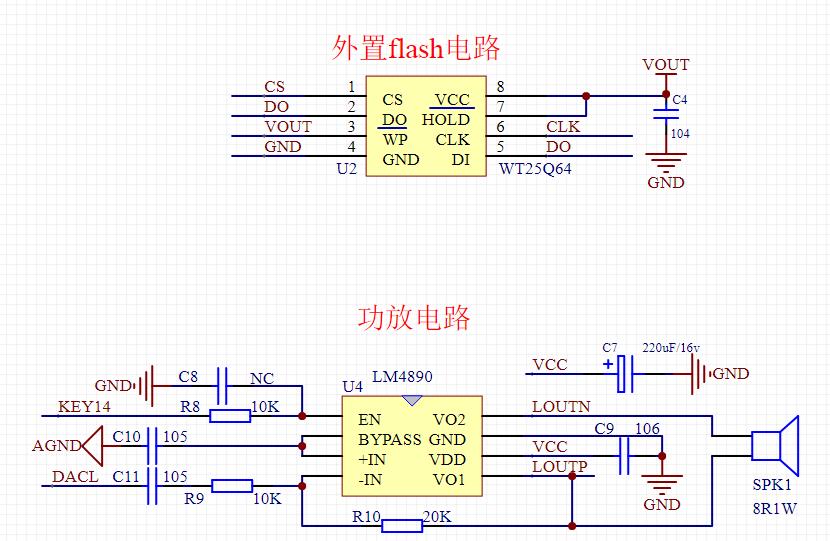

B. 外掛Flash及功放電路說明
