概述：加濕器，是我們居家常用的一款消費類電子產品，是由噴霧器件、按鍵觸摸按鍵、LED顯示驅動芯片、語音播報芯片等元器件組合設計而成，涉及到的集成電路ic多，代表著電路復雜，綜合BOM成本高，生產能效低，而我們今天介紹的芯片WT2003H B007，是上海小語音自主開發設計的一款集噴霧、WS2812驅動、按鍵觸摸、LED顯示驅動、語音播報等功能的多合一集成芯片，這顆芯片的誕生較大程度上簡化了霧化器類產品的設計，降低綜合BOM成本，讓產品設計更快速便捷。

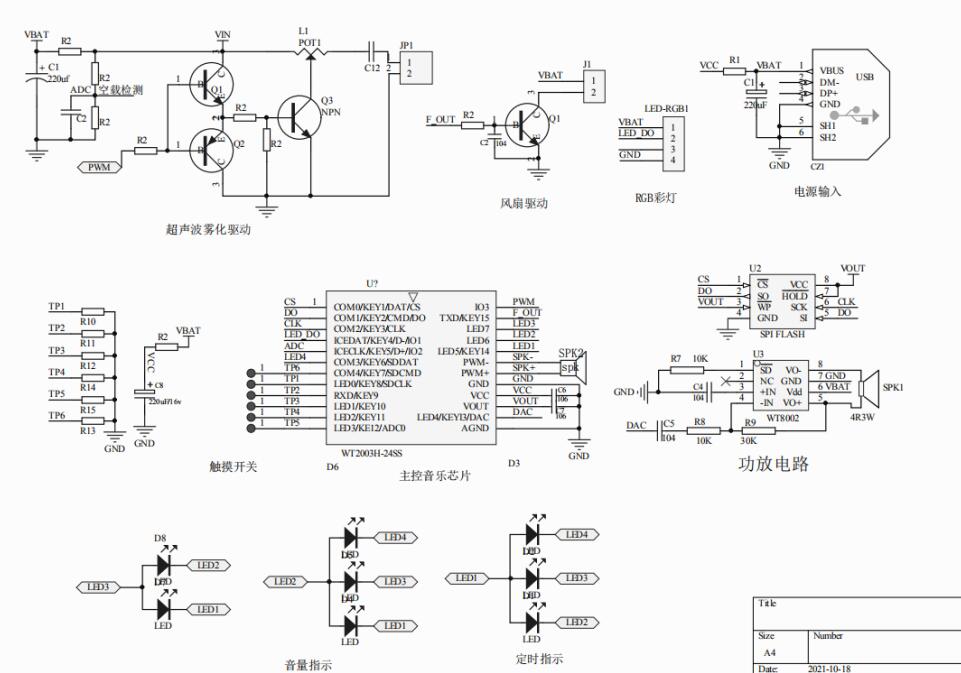

首先給大家看一下整體原理圖：
下面給大家分部分介紹產品的各個功能

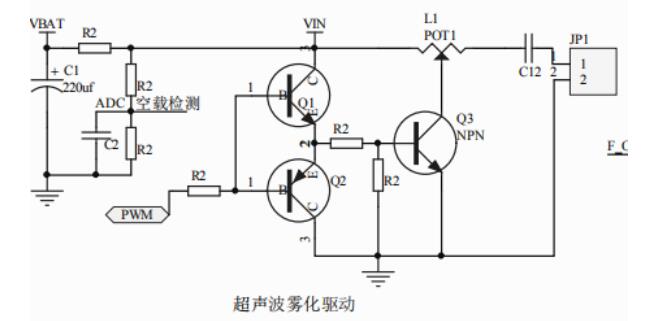

噴霧部分的實現：

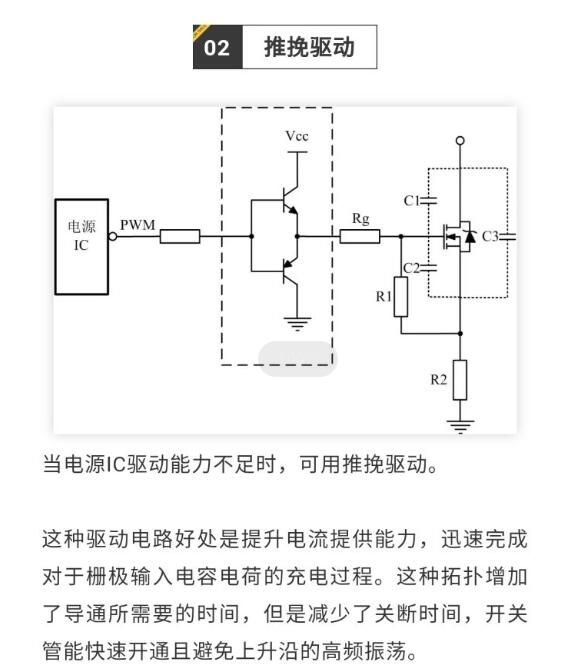

別看這個小小的簡單電路，當時我看到為什么還要用兩個三極管來驅動mos管，直到有一天我看這樣有一篇文章我就明白了
這里主要是霧化模塊需要3M頻率去驅動否則無法實現這個功能，這里耗時也是最長的，跟PCB布局還有散熱的處理都有很大關系，并且還不能觸摸靠得太近。
WS2812的實現：
這個驅動RGB的燈珠大家應該都不陌生，他的主要難點大家都知道他的時序要求很快，一般的MCU還是很難時現，作為我們可以跑到160M的主頻的語音芯片也是有一些難度的，因?yàn)槲覀冋Z(yǔ)音芯片在播放語音的時候想模擬一個NS級IO口實現翻轉有些難度。
關于WS2812的驅動都講述到這里，這個方式是肯定能夠?qū)崿F(xiàn)并且非常穩定，你想驅動多少個燈都可以，市場上針對這個驅動模塊賣的費用還是比較高的，WT2003H B007語音芯片在這個驅動已經實現標準化，通過簡單串口就能實現需要的效果，性價比高。

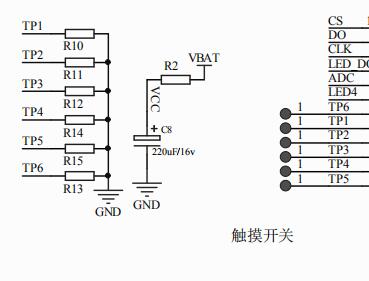

觸摸按鍵：
針對這個項目WT2003H B007語音芯片實現了6個觸摸按鍵功能，這個就不作過多闡述。通過計算充電滿后放電時間得出是否有按下，WT2003H B007現在有單擊、雙擊、長按等功能，當然這里我們也是做了算法處理的，現在使用體驗也是非常好的。

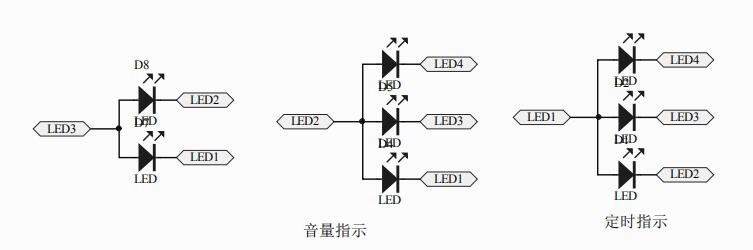

LED顯示：
WT2003H B007這里是驅動了8個LED，只用了4個IO完成8個LED驅動，采用的IO具備有3態功能，使用動態掃描的模式，實現了驅動8個LED的功能。語音播報功能，我們?cè)谶@里不作詳細介紹了，具體可參考WT2003H語音芯片說明文檔。
上海小語音作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音、智能物聯網應用解決方案。WT2003H B007應用設計方案，在智能鬧鐘、智能水杯、霧化器等消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，上海小語音將在更多行業推出標準化語音芯片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
