背景介紹：隨著智能無線技術的不斷進步，無線門鈴也走進了千家萬戶，門鈴產品的銷量隨著人們的需求也不斷上升，市面上的各樣門鈴技術質量也參差不齊。上海小語音深入總結分析市場門鈴存在的問題并進行技術更新迭代，推出了一款功能強大、外圍簡單的WT2003H4 B008門鈴專用芯片，滿足了門鈴行業產品設計工程師快速簡捷設計的需求。此方案是免調433MHZ RF接收模塊配合WT2003H4 B008新一代的專用門鈴音樂芯片。
我們先簡單了解下門鈴工作原理：當按門鈴時經RF無線433MHZ高頻載波調制數字加密方式傳輸，再經WT2003H4 B008內置DSP處理解碼，輸出內置的高質量的語音鈴聲，內有PLL自動鎖頻，避免頻率走偏，能使在不同的溫度及環境下更穩定的傳輸，對墻體穿透力更強，使產品在不同季節時使用更加穩定可靠，（市面上的門鈴產品大多存在的問題有：電路元件多復雜、內存小音質差、頻率不穩定、市面上的頻率在90MHZ-433MHZ，大多需要手動調試頻率，頻率反復調試不穩定，對溫度變化較敏感，穿墻能力較差，墻體和門體容易對機內頻率有較大影響，造成安裝上后不靈敏或失靈，感應距離縮短等現象）。
由我司推出的WT2003H4 B008門鈴芯片方案，是從芯片設計開始就改善了市面上門鈴產品較多的不良問題點，功能強大且電路簡單，主要特點表現在：
1）芯片內置有DSP數字處理系統，ADC、DAC解碼等功能，技術難點、要點都集成在芯片中；2）內置Flash可以由客戶自定義多首門鈴語音，可內置100秒~350秒語音容量；3）支持斷電記憶功能；4）內置0.5W的功放輸出，失真小、頻響寬、信噪比高的優質低頻通道，能播放還原出高品質的音源，使音樂美妙動聽；5）無線傳輸回來的加密信號解碼、EV1527協議和學習功能，搖控與主機，一對一搖控，也可以一拖二搖控，不會對設定外的產品干擾；
WT2003H門鈴芯片方案，使外圍元件更少，生產安裝更方便，同時免去生產調試時間，使產品開發周期也大幅縮短，產品可以快速量產上市，使整體下來的成本更低，增加了產品的競爭能力，帶給用戶更好的體驗。
應用場景：
1、家庭開門、院子、小區呼叫；2、醫院病床無線語音呼叫系統；3、餐桌無線語音呼叫系統；4、建筑電梯無線語音報站；5、其他一些特定的呼叫系統。
本方案功能代碼：B008，如對本案有興趣，可以通過功能代碼聯系我司在線客服人員索取有關資料。下面我們以應用實例：WT2003H4 B008智能門鈴設計方案直觀的呈現：（可以按客戶定制或IC芯片供貨，方便客戶選擇）
WT2003H4智能門鈴語音方案設計實例
1）智能門鈴方案概述

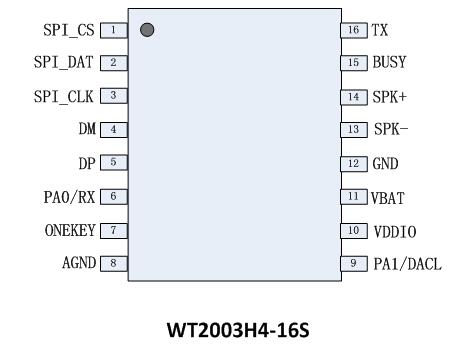

SOP16 封裝管腳描述
2）器件選型

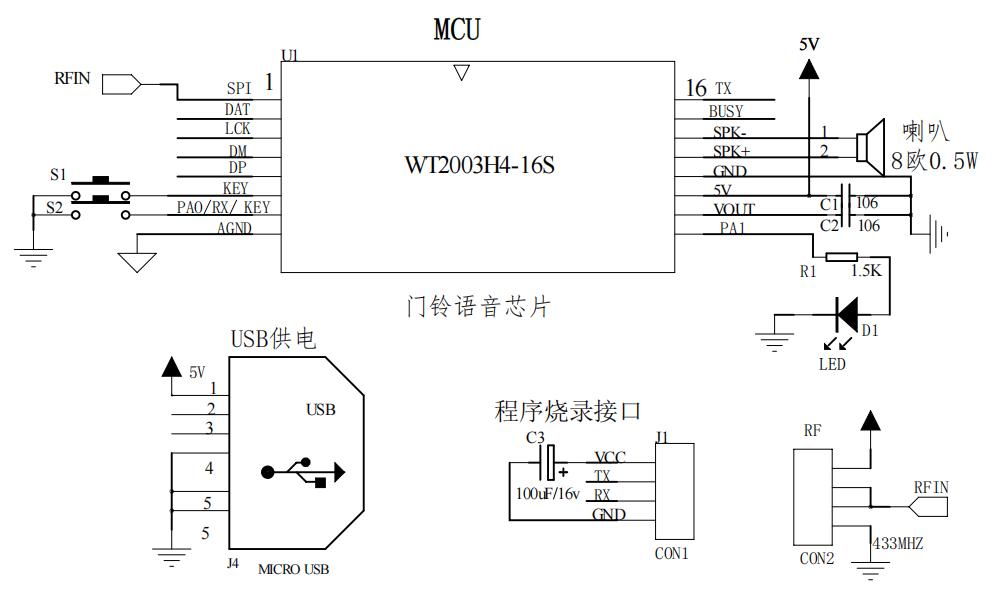

a.設計原理圖

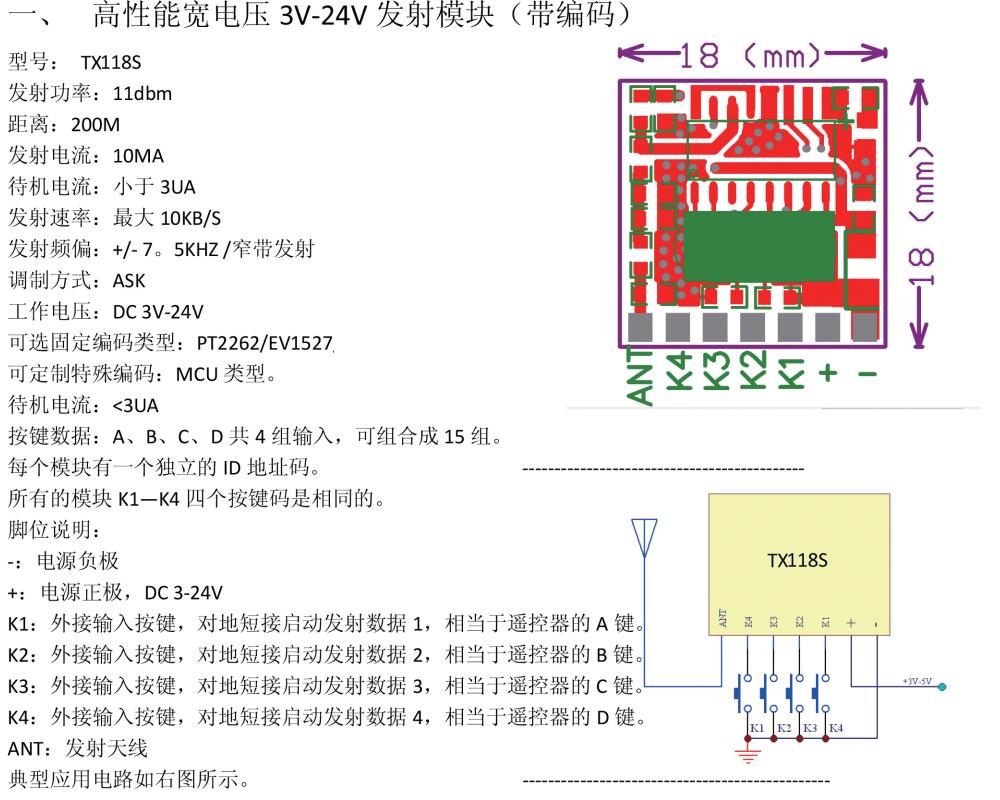

3）發射模組（門鈴遙控)

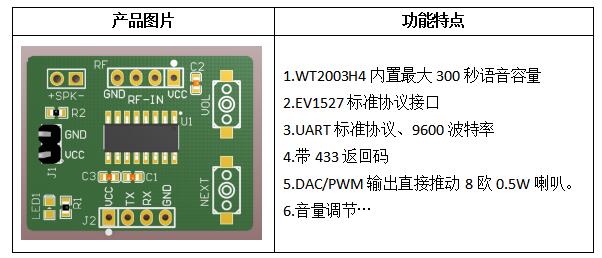

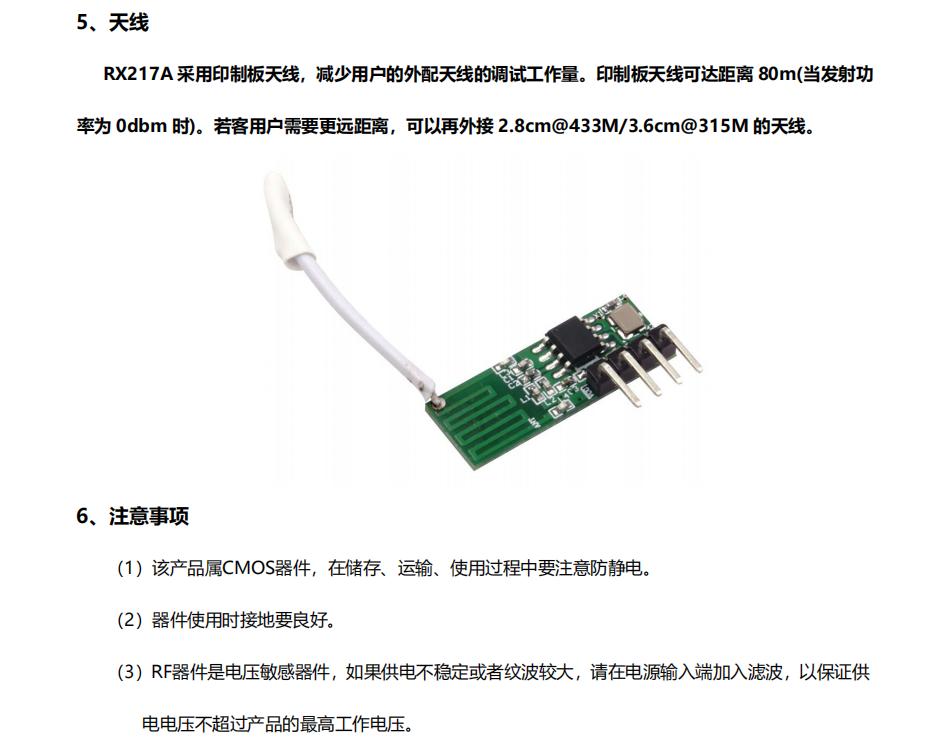

4)門鈴接收模組

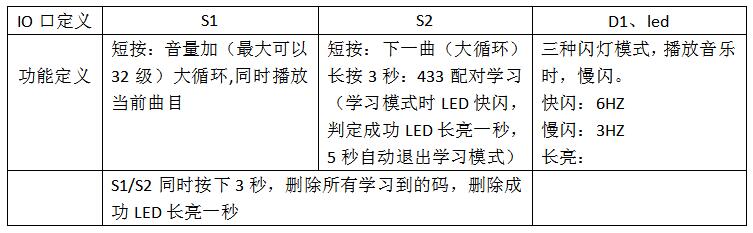

按鍵功能如下：

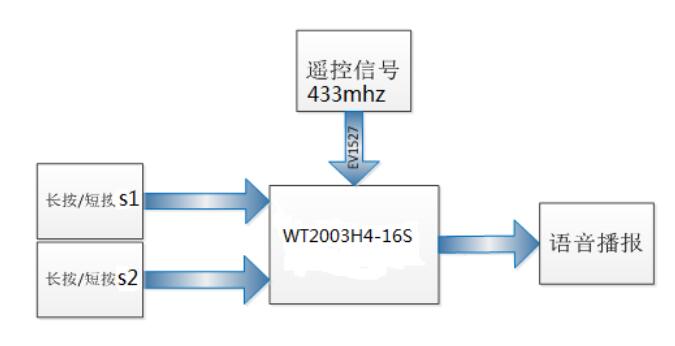

5）應用框架圖
6）WT2003H4基本功能和特點：
1.32位DSP語音芯片、32Mhz內部振蕩；
2.工作電壓2.0~5.5V；建議電壓：2.2~4.0V（由于串口使用TTL電平通信）
3.待機電流3MA，休眠靜態電流小于10UA
4、32bit的PWM輸出，可直接驅動8R 0.5W喇叭；
5.支持播放高品質音頻格式，（8kbps~320kbps）聲音優美MP3、WAV文件，
6.客戶可以通過配套下載測試板在線更換芯片內部語音內容；
7.芯片內置Flash最大300秒語音容量，有掉電記憶功能。
8.芯片主控程序和內置存儲數據均可擦除再燒寫。
9.低電壓檢測功能，可以設置當電壓低于某一個值，做出相應提示
10.UART通訊協議、9600波特率,MCU可以通過UART從WT2003H4中讀出EV1527地址。
11.帶有EV1527解碼功能，并且可以通過UART將EV1527解密后的數據返回
12.目前設置了兩組EV1527的地址。即可以一個產品配對兩組遙控地址
13.音頻頻率響應50HZ-10KHZ.滿足高品質的語音頻響。
14、信噪比大于90db.
15、失真小0.1%，
16、功耗低,可靠性高，輸出大，動態范圍廣，失真小，頻響寬，信噪比高的高品音頻領域。
17、配合433MHZ RF射頻頻率穩定，傳輸距離遠，穿透能力強，PLL鎖相環自動鎖頻，數字加密編碼傳輸更可靠安全，傳輸距離在25-100米，看搖控器發射功率決定，兼容性高，基本可兼容市面上433MHZ 的模組。
Layout注意事項：
1、C1、C2濾波電容盡量靠近IC腳，高頻電容在103P-104P，低頻電容10U以上。
2、RF IN輸入到WT2003H4 IC銅皮寬充大于0.6MM盡量短，天線附件1.5CM內不能有鋪銅。
3、DGND與AGND引到電源地匯合。

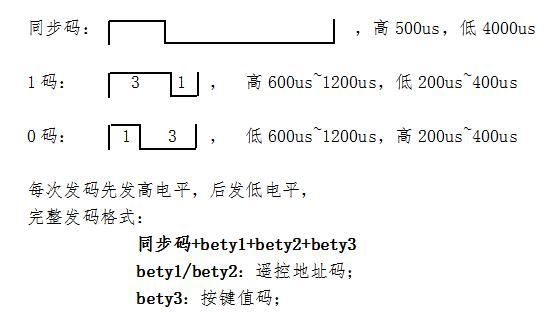

EV1527標準協議簡介：
上海小語音作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音、智能物聯網應用解決方案。WT2003HX、WT588F02B等應用設計方案，在智能鬧鐘、智能水杯、霧化器等消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，上海小語音將在更多行業推出標準化語音芯片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
