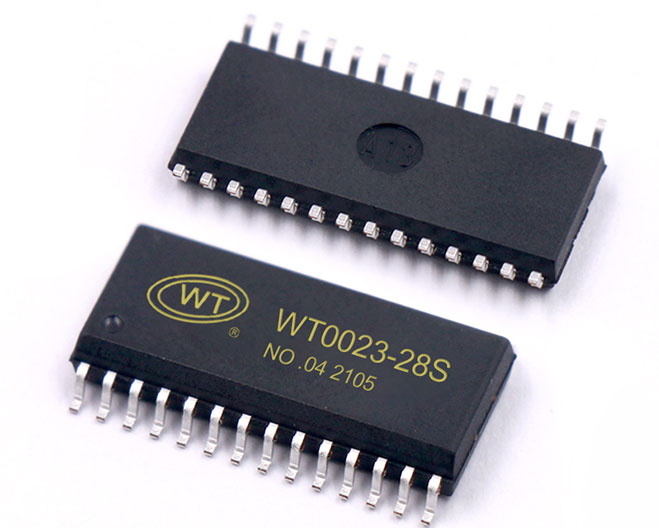

WT0023是80點模式（20SEG×4COM）或者128點模式（16SEG×8COM）的內存映象和多功能的LCD驅動IC（可替換TM1730）,最大自帶鍵掃矩陣電路20×1或16×1矩陣。WT0023的軟件配置特性使它適用于多種LCD應用場合,包括:LCD模塊和顯示子系統。用于連接主控制器和WT0023的管腳只有2線IC通訊方式。本產品性能優良、質量可靠。主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。同時結合我司的標準語音芯片WT2003H-16S、WT588F02B-16S芯片使用時只需要UART或IIC串口控制語音播放及LCD顯示驅動，操作更加簡單細節資料可以參考WT2003H、WT588F02B語音芯片說明書。

產品特征/PRODUCT FEATERES

---

◆ 工作電壓2.4~ 5.2V ；
◆ COMS工藝制造；
◆ 各種顯示模式；
◆ 電路在20×4顯示模式中，20SEG和4COM，1/3Bias，1/4Duty；
◆ 電路在16×8顯示模式中，16SEG和8COM，1/4Bias，1/8Duty ；
◆ 鍵掃功能 ；
◆ 最大20×1矩陣掃描電路在20×4顯示模式中 ；

◆ 最大20×1矩陣掃描電路在20×4顯示模式中；
◆ R/W地址自動遞增；
◆ 可選的硬件中斷 ；
◆ 內置最大16ⅹ8位顯示數據寄存器 ；
◆ I2C通訊接口；

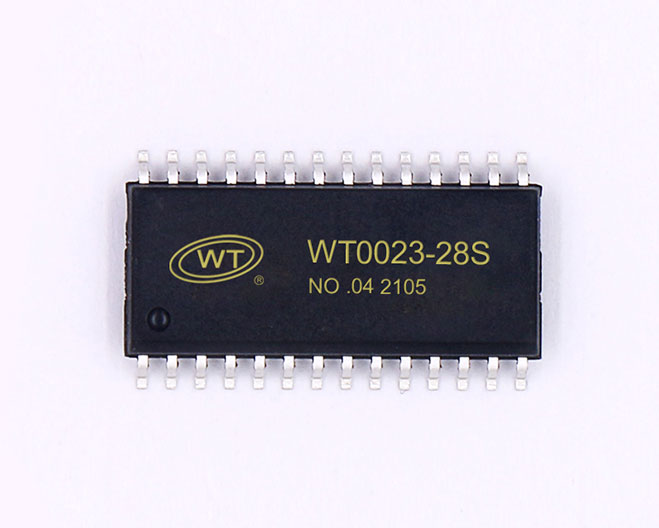

◆ 封裝形式：SOP28；
◆ 數據模式和命令模式指令 ；

產品選型 / PRODUCT FUNCTION

---



管腳介紹/PIN INTRODUCTION

---

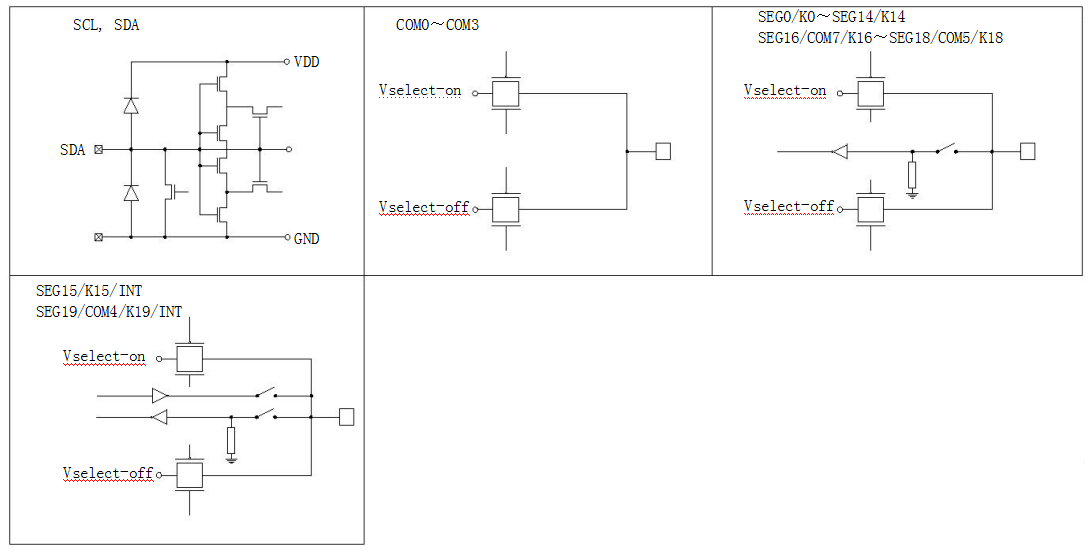

輸入輸出等效電路/PIN INTRODUCTION

---







集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱附樱赡軙斐?ESD 損壞或者性能下降，芯片無法正常工作。
